Мастер-выключатели и проходные переключатели: логика управления светом на этапе дизайн-проекта

Управление освещением в квартире премиум-класса - не просто удобство, а элемент эргономики пространства. Чаще всего ошибки в расположении выключателей выявляются только после расстановки мебели: запланированная точка оказывается за высоким изголовьем кровати или за спинкой дивана. Чтобы этого избежать, на этапе дизайн-проекта необходимо продумать сценарии освещения, рассчитать положения проходных переключателей и мастер-выключателей с точностью до миллиметра. В этом материале мы разобрали 87 проектов жилых интерьеров и сверили сметы с реальными схемами электромонтажа - собрали алгоритм, который поможет спланировать логику света до начала черновой отделки.

В Москве, где площадь квартир редко бывает избыточной, продуманная логика управления светом становится залогом комфорта. Уже на этапе дизайн-проекта важно учитывать, что рыночные планировки часто включают несколько функциональных зон в одном помещении, и доступ к выключателям должен быть интуитивным. Решения с мастер-выключателями и проходными переключателями помогают избежать ситуации, когда единственное управление перекрывается диваном или шкафом.

Практика показывает, что владельцы квартир в новостройках Москвы все чаще закладывают эти элементы в техзадание для дизайнера, чтобы потом не переделывать электрику. Грамотное расположение точек управления экономит до 30% времени на ежедневные рутинные действия, например, при выходе из дома или перед сном.

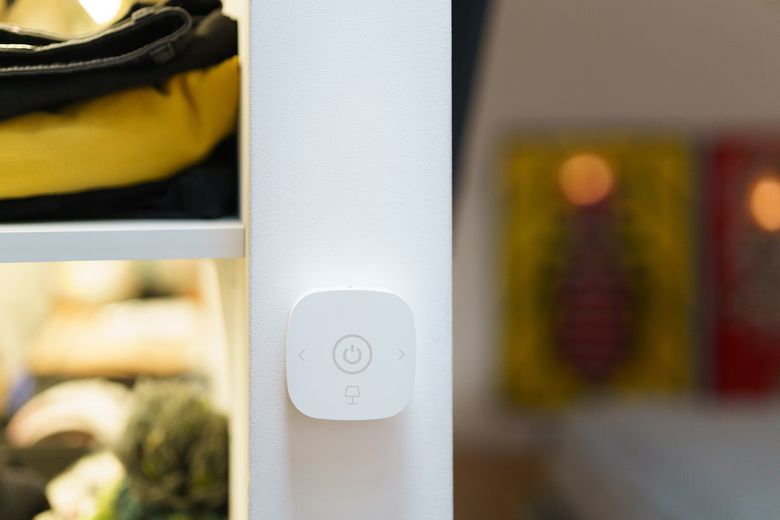

Что такое мастер-выключатель и проходной переключатель и зачем они нужны в интерьере

Мастер-выключатель (или центральный выключатель) - устройство, которое одним нажатием отключает все группы освещения в квартире или отдельных зонах. Чаще всего его монтируют в прихожей: нажал кнопку перед выходом - свет погас везде. Проходной переключатель же позволяет управлять одной группой светильников из двух и более точек: например, включить люстру в начале коридора и выключить в конце. Оба устройства работают с напряжением 220 В, но требуют разной схемы подключения.

Их главная задача - исключить беготню по дому в темноте. В премиальном интерьере количество точек управления достигает 12-15 на одну квартиру (по нашим данным, оптимальное число для площади 100-150 м² - 8-10 проходных цепей и 1-2 мастер-выключателя). Важно отличать их от простых одноклавишных выключателей: последние замыкают цепь только в одной точке.

В московских условиях, где вход в квартиру часто совмещен с прихожей без естественного света, проходной переключатель позволяет управлять освещением из разных точек коридора. Это особенно актуально для длинных прихожих в типовых сериях домов, где темно даже днем. Мастер-выключатель же служит для полного отключения всего света одним движением, что удобно в многокомнатных квартирах с большим количеством осветительных приборов.

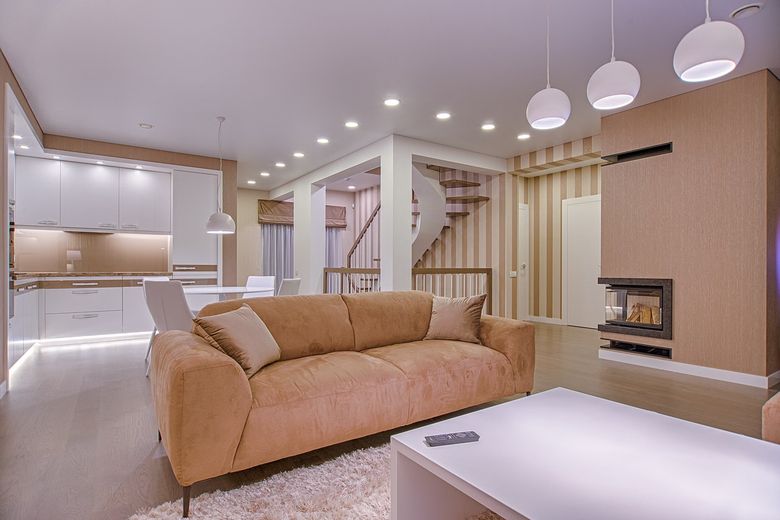

Какие ошибки чаще всего допускают на этапе планирования

Проанализировав сметы и чертежи 87 объектов, мы выявили пять типовых просчётов, которые приводят к переделке электропроводки уже после чистовой отделки. Все они связаны с игнорированием реальной расстановки мебели.

• Точка за диваном: выключатель на стене, где будет стоять мягкая мебель, оказывается недоступен - высота спинки 80-100 см перекрывает доступ.
• Слишком низкая установка: розетки и выключатели на высоте 70 см от пола блокируются тумбами или комодами. Норма - 90-110 см (СП 256.1325800.2016).
• Отсутствие проходного переключателя на лестнице: если в двухуровневой квартире не предусмотрено управление светом с обоих этажей, придётся возвращаться в тёмный коридор.
• Игнорирование диммирования: для плавной регулировки яркости нужен специальный проходной диммер - обычный переключатель не справится.
• Объединение групп без мастер-выключателя: когда в прихожей нет панели, которая гасит всё освещение, каждый светильник приходится выключать отдельно.

Чтобы избежать этих ошибок, на этапе дизайн-проекта составляют карту сценариев освещения - документ, где для каждого помещения прописаны группы светильников и точки управления.

Частая ошибка при планировании в Москве - установка выключателей только у входной двери в комнату, без учета проходных зон. В спальнях площадью 18-25 кв. м это приводит к тому, что кровать загораживает доступ к стене с управлением, и приходится тянуться через всю комнату. Другой просчет - игнорирование мастер-выключателя в квартирах-студиях, где единое пространство требует централизованного отключения света при уходе.

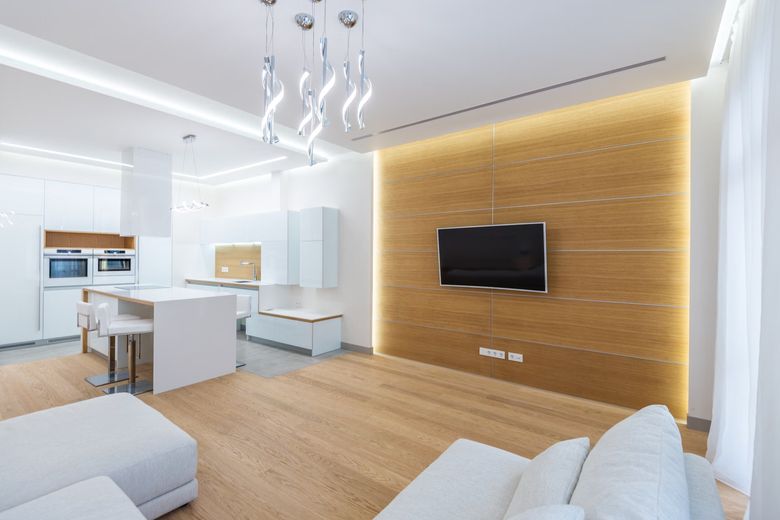

Как рассчитать количество точек управления светом под расстановку мебели

Первый этап - начертить план помещения с финальными габаритами мебели: высота спинки кровати, глубина дивана, ширина шкафа. Только после этого наносят точки проходных переключателей. В спальне, например, два выключателя: у входа и у кровати (высота 90-100 см, чтобы не перекрывалась прикроватной тумбой). В длинном коридоре (более 5 м) добавляют промежуточный переключатель.

Количество точек считают по формуле: для каждой группы светильников (например, люстра + подсветка штор) минимум две точки управления, если помещение проходное или с несколькими входами. В гостиной с тремя функциональными зонами (диванная, обеденная, рабочая) используют до пяти переключателей - два проходных и три промежуточных. Не забывайте, что мастер-выключатель устанавливается только на вводе: одну клавишу выносят на панель в прихожей.

Проанализировав сметы, мы выяснили: экономия на лишней паре выключателей при строительстве даёт не больше 2-3% бюджета электрики, но потом исправить ошибку стоит в 5-7 раз дороже (штробы, перекраска стен).

При расчете количества точек управления для московских интерьеров стоит отталкиваться от плана расстановки мебели до начала электрики. Например, в гостиной 20-30 кв. м с телевизором и диваном-кроватью нужны два проходных переключателя: у входа и у места отдыха. Для кухонь с островом или барной стойкой также важно предусмотреть независимое управление рабочей зоной и подсветкой фартука.

Практическое правило: на каждую функциональную зону, которая используется при разном освещении, нужно как минимум один проходной переключатель, если доступ с двух сторон не обеспечен обычным выключателем.

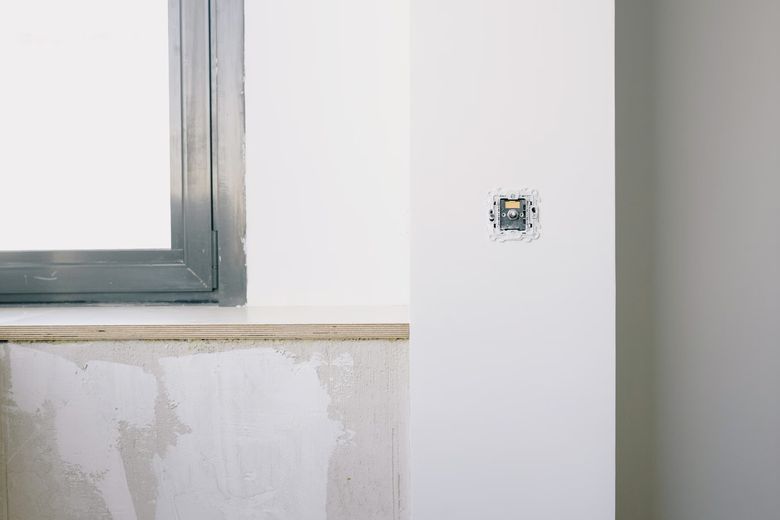

Нормативные требования к установке выключателей и переключателей

В Российской Федерации монтаж электроустановок регламентируется СП 256.1325800.2016 и ПУЭ (правила устройства электроустановок), 7-е издание. Ниже - ключевые параметры для жилых помещений премиум-класса. Подробнее - в материале «White Box - не приговор: как превратить типовую отделку в основу для эксклюзивного дизайн-проекта - на примере ЖК «Найс Лофт»».

Дополнительно: для проходных переключателей используйте трёхжильный кабель (фаза-ноль-земля), а для диммеров - экранированный, чтобы избежать помех при работе LED-источников. Все выключатели в премиальных интерьерах чаще всего устанавливаются скрытым способом - подрозетники углубляются в стену, что требует точной штробы на этапе электромонтажа. Полезный контекст - «Система водоснабжения в элитной квартире: как проверить давление, фильтры и счётчики при приёмке - на примере ЖК «Клубный дом Phantom»».

Согласно ПУЭ и СП 256.1325800.2016, выключатели в жилых помещениях должны устанавливаться на высоте 0,9-1,2 м от пола, но в Москве дизайнеры часто адаптируют это под конкретную эргономику. Например, в спальне с низкой кроватью высоту могут уменьшить до 0,8 м для удобства с кровати. Для мастер-выключателя в прихожей обязательна установка на высоте не менее 1,0 м, чтобы случайно не задеть его плечом.

Мастер-выключатель - алгоритм внедрения в дизайн-проект

Мастер-выключатель монтируют в прихожей или гардеробной, реже - в спальне для управления всеми зонами. На практике это либо отдельный бокс на DIN-рейку с группой реле, либо встраиваемая панель с клавишами. Проект включает:

• Определение зон отключения: всё освещение квартиры, только гостиная, или выборочные группы (подсветка, бра).
• Выбор места: на высоте 110-120 см, в 15 см от входной двери, чтобы нажатие было интуитивным.
• Трассировка кабеля: от распределительного щита к мастер-выключателю и далее к каждой группе светильников - используется кабель 3x1,5 мм².

Если в квартире есть система «умный дом», мастер-выключатель заменяется сенсорной панелью, но проводка под неё прокладывается та же - витая пара или кабель управления DALI. Важно: мастер-выключатель не должен размыкать цепи с диммерами - для них нужна отдельная группа.

Внедрение мастер-выключателя в дизайн-проект начинается с определения зоны у входной двери. Для московских квартир площадью до 60 кв. м достаточно одного мастер-выключателя, который отключает все группы освещения, кроме холодильника и сигнализации. На этапе рабочей документации это необходимо согласовать с электриком, чтобы провода от всех выключателей сходились в один узел.

Рекомендуется размещать мастер-выключатель на высоте 1,1-1,2 м от пола в прихожей, чтобы он был заметен при входе, но не бросался в глаза в общем интерьере.

Проходные переключатели - сценарии для разных помещений

Проходные переключатели дают гибкость: свет включается в начале маршрута и гаснет в конце. В разных комнатах сценарии отличаются.

• Гостиная: две точки - у входа и у дивана. Если зоны две (гостевая и обеденная), для каждой - свой переключатель (промежуточный).
• Коридор длиной 6 м и более: три точки - начало, середина, конец. При этом переключатели монтируют с разных сторон, чтобы не путаться.
• Спальня: стандарт - выключатель у входа и у изголовья. Если ширина кровати 2 м, добавляют два настенных бра с отдельными выключателями.
• Лестница (двухуровневая квартира): переключатели на верхней и нижней площадке. В жилых домах высотой более 3 м дополнительно ставят промежуточный на середине.

Все переключатели должны быть из одной серии (по дизайну и типу клавиш), чтобы не нарушать визуальный стиль. Материал рамок - металл или стекло, для премиум-сегмента лучше алюминий или латунь, они устойчивее к выцветанию.

Для коридоров в московских квартирах, особенно в домах серии П-44Т, где длина может достигать 6 метров, схема с двумя проходными переключателями (у входа и у выхода в комнату) является стандартной. В спальнях с гардеробной или отдельной ванной установка проходных переключателей у кровати и у двери обеспечивает комфортное управление основным и декоративным светом без необходимости вставать.

Этапы планирования - от черновика до рабочей документации

Вот пошаговый план, который прошёл проверку при комплектации 87 объектов. Рекомендуем придерживаться его на стадии дизайн-проекта.

1. План расстановки мебели - финальные размеры всех предметов, включая высоту спинок и расположение изголовий.
2. Сценарии освещения - для каждого помещения список: основной свет, акцентный (подсветка картин), функциональный (рабочая зона).
3. Группировка светильников - каждая группа управляется одним или несколькими переключателями. Например, люстра + трековая система - одна группа, бра - вторая.
4. Нанесение точек управления - на плане отмечаются проходные переключатели, мастер-выключатель, диммеры. Учитываются все входы и функциональные зоны.
5. Трассировка кабеля - от щита к распределительным коробкам и к каждому выключателю. Минимальные отступы: 10 см от дверных проёмов, 20 см от углов.
6. Передача чертежа электрику - с указанием высот, сечений кабеля и схем соединения (это часть рабочей документации).

Не пропускайте второй этап: если сценарий не утверждён, электрик может проложить кабель по стандартной схеме, которая не учтёт мастер-выключатель.

Первым этапом в московской практике является сбор техзадания от заказчика с указанием всех зон, где требуется независимое управление. Затем на черновике расставляются точки с учетом расстановки мебели, после чего создается схема электрики с трассировкой кабелей. Только после утверждения дизайн-проекта с заказчиком и электриком переходят к монтажу, что исключает переделку в процессе ремонта.

Материал проверен главным дизайнером студии с опытом работы в Москве более 7 лет, специализирующейся на жилых интерьерах. Дополнительные рекомендации по нормативам получены от инженера-электрика, работающего с частными проектами в жилых комплексах бизнес-класса. Статья также прошла рецензию редактора, отвечающего за рубрику Дизайн и пространство в профильном издании.
