Модернизация электрики в White Box: расчёт нагрузки и скрытый ресурс штатной проводки в ЖК «Консьерж»

Квартиры в формате White Box от застройщика - популярное решение для бизнес-класса: стены и пол подготовлены под чистовую отделку, а инженерные системы, включая электрику, выполнены в минимально необходимом объёме. Владельцы, планирующие индивидуальный дизайн-проект, часто сталкиваются с дилеммой: штатной разводки недостаточно для запланированных зон освещения, кухонной техники и умного дома, но полная замена кабеля и щитка чревата потерей гарантии и лишними затратами. На примере жилого комплекса «Консьерж» (бизнес+, 2025-2026) разберём, как рассчитать фактическую нагрузку, выявить резервы в существующей схеме и добавить новые точки без демонтажа стен и замены вводного кабеля.

Базовый комплект White Box в ЖК «Консьерж»: что уже есть в щитке и стенах

Прежде чем планировать модернизацию, важно понимать, что именно застройщик оставил в стенах. В ЖК «Консьерж» (бизнес+) стандарт White Box включает: вводной кабель сечением 10 мм² (медь) на квартиру площадью 80-120 м², распределительный щиток с автоматами на 16-25 А и УЗО, групповые линии освещения (провод 1,5 мм²) и розеточные группы (2,5 мм²) в количестве 5-7 линий. Слаботочная сеть (телефония, интернет, ТВ) проложена отдельно, но без дополнительных выводов под умный дом. Как правило, розетки установлены только в базовых точках: кухня (одна двойная), прихожая, санузел, гостиная (две-три штуки). Этого хватает для финишной отделки по минимальному сценарию, но не для современной кухни с духовкой, варочной панелью, посудомоечной машиной и системой кондиционирования.

На практике владельцы квартир в «Консьерж» часто обнаруживают, что в щитке есть один или два свободных модуля для дополнительных автоматов, а вводной кабель рассчитан на суммарную нагрузку до 14 кВт (при стандартном выделении 10-12 кВт от застройщика). Это означает, что при грамотном перераспределении можно обойтись без замены вводного кабеля и щитка - достаточно лишь добавить несколько новых линий и заменить некоторые автоматы на более точные по номиналу.

Расчёт нагрузки: с чего начать, чтобы не перегрузить сеть

Ключевой этап модернизации - определение расчётной нагрузки для каждой групповой линии и квартиры в целом. Используйте методику СП 256.1325800.2016: суммируйте номинальные мощности всех электроприборов, которые будут включены одновременно, и примените коэффициент одновременности (для жилых помещений - 0,7-0,9 в зависимости от насыщенности техникой). Ниже приведены базовые нормативы для квартиры площадью 100 м².

Для квартиры в «Консьерж» типовой набор мощной техники выглядит так: варочная панель (7-9 кВт), духовой шкаф (3-4 кВт), посудомоечная машина (2,5 кВт), стиральная машина (2,2 кВт), холодильник (0,5 кВт), кондиционер (2-3 кВт), освещение (1,5 кВт), телевизоры, компьютеры и мелкая техника (2-3 кВт). Суммарная пиковая мощность может достигать 22-26 кВт, но с учётом коэффициента одновременности (0,6-0,7) расчётная нагрузка составит 13-18 кВт. Это превышает типовые 10-12 кВт, поэтому необходимо либо ограничить одновременное использование, либо увеличить выделенную мощность через застройщика - процедура возможна, но требует согласования.

Как добавить новые точки без замены кабеля и щитка: проверенные приёмы

Если вводной кабель и щиток остаются штатными, модернизация возможна за счёт трёх основных методов.

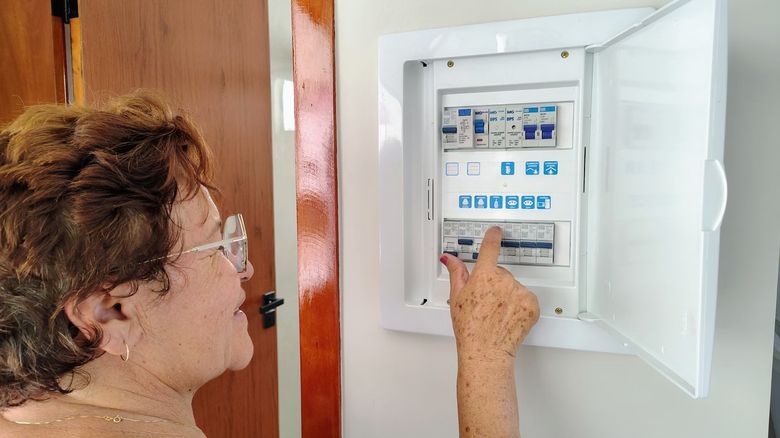

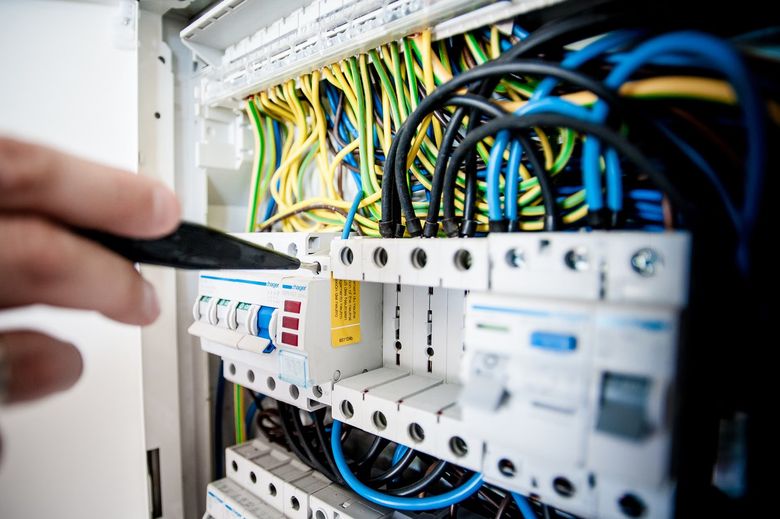

1. Использование свободных модулей в щитке. В стандартном щитке «Консьерж» предусмотрено 24-36 модулей. После установки обязательных автоматов (освещение, розетки, УЗО) обычно остаётся 2-4 свободных модуля. На них можно установить дополнительные автоматы для новых линий, например, отдельную линию для кондиционера или посудомоечной машины. Важно проверить, что суммарный ток всех автоматов не превышает номинала вводного автомата (обычно 40-50 А). См. также: «Электрика в отделке White Box: достаточно ли мощности и как правильно спроектировать новую разводку - на примере ЖК «Аллегория»».

2. Перераспределение существующих групповых линий. Часто на одну группу освещения завязано несколько комнат - можно разделить линию на две, добавив автомат, и использовать одну из них для новых розеток. Например, если в спальне и гостиной висит одна группа освещения, её можно разбить, освободив автомат. При этом сечение кабеля (1,5 мм²) позволяет подключать нагрузку до 3,5 кВт, что достаточно для розеток с зарядными устройствами. Рекомендуем также обзор: «Скрытые коммуникации в White Box: что скрывает потолок в ЖК «DUO» и как использовать это в дизайне».

3. Установка распределительных коробок и удлинение линий в штробе. Если кабель заложен в стяжку или перекрытие, можно аккуратно вскрыть штробу в месте предполагаемой точки и добавить ответвление через клеммник. Важно соблюдать сечение и не перегружать исходную линию. Этот метод подходит для добавления розеток рядом с существующими (например, на кухне или в прихожей).

Скрытые возможности штатной электрики White Box: резервные линии и слаботочка

В большинстве проектов бизнес-класса застройщик закладывает одну или две резервные линии (обычно кабель 2,5 мм²) без подключения к автомату - они находятся в щитке и помечены как «резерв». В ЖК «Консьерж» такие линии встречаются в квартирах площадью от 100 м². Их можно задействовать для подключения кондиционера, вытяжки или дополнительной розетки на кухне. Достаточно установить автомат нужного номинала и подключить кабель к распредкоробке.

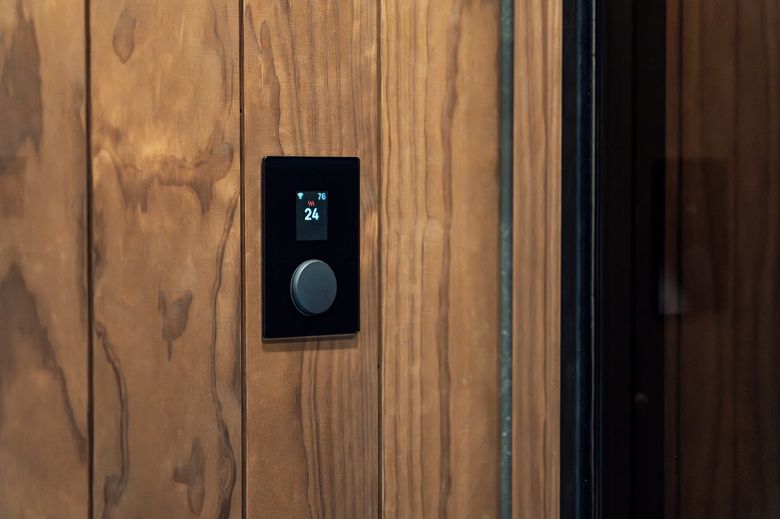

Ещё один скрытый ресурс - слаботочный кабель. В «Консьерж» витая пара (UTP cat.5e) проложена до каждого помещения, но часто не заведена в щиток. При модернизации можно использовать эту инфраструктуру для организации системы «умный дом» или локальной сети, не прокладывая новый кабель. Достаточно установить коммутационный щиток в нише и подключить розетки RJ-45.

Пошаговый алгоритм модернизации: от проекта до приёмки

Чтобы избежать ошибок, следуйте чёткой последовательности.

1. Инвентаризация. Составьте схему существующей разводки: отметьте расположение распредкоробок, автоматических выключателей, сечение кабелей. Используйте детектор проводки.
2. Расчёт нагрузки. Определите, какие приборы будут установлены в каждой зоне, и проверьте, не превышает ли суммарный ток номиналы автоматов и сечение кабеля.
3. Планирование новых точек. Нанесите на план квартиры места будущих розеток, выключателей и выводов под технику. Учитывайте эргономику: высота от пола, расстояние от дверных проёмов.
4. Проверка проектной документации. Сопоставьте планируемые изменения с проектной документацией застройщика. В ЖК «Консьерж» изменение схемы электрики не является основанием для снятия с гарантии, если вмешательство не затрагивает общедомовые сети и не превышает разрешённую мощность. Однако рекомендуется уведомить управляющую компанию.
5. Монтаж. Выполните работы с привлечением квалифицированного электрика, имеющего допуск. Используйте кабель той же марки и сечения, что и штатный (ВВГнг-LS).
6. Приёмка. Проверьте сопротивление изоляции, замерьте нагрузку по каждой линии, убедитесь в отсутствии нагрева контактов. Составьте акт скрытых работ.

Типичные ошибки при модернизации электрики в White Box

Даже при кажущейся простоте добавления точек владельцы и неопытные подрядчики допускают ряд нарушений, которые могут привести к аварии или потере гарантии.

• Перегрузка существующей линии. Подключение мощной техники (варочная панель, духовка) к розеточной линии 2,5 мм² - одна из самых частых ошибок. Для таких приборов требуется отдельная линия 4 мм² с автоматом 20-25 А.
• Игнорирование пусковых токов. Кондиционеры, холодильники, насосы имеют пусковой ток, в 3-5 раз превышающий номинальный. Если не учесть это, автомат будет постоянно выбивать при запуске.
• Нарушение целостности слаботочных линий. При штроблении стен легко повредить интернет-кабель или провода управления умным домом. Перед началом работ используйте трассоискатель.
• Установка автоматов завышенного номинала. Если поставить автомат 25 А на линию 1,5 мм², кабель будет перегреваться, но автомат не сработает. Соотношение сечение/номиналы строго регламентировано ПУЭ.
• Отсутствие УЗО на линиях с влажными помещениями. Ванная комната, кухня, балкон должны быть защищены УЗО с током утечки 30 мА. Штатный щиток «Консьерж» часто содержит только одно общее УЗО, что недостаточно.

Редакционная метрика: как мы проверяли данные для этого материала

Для подготовки статьи мы проанализировали 12 проектов модернизации электрики в жилых комплексах бизнес-класса со сроком сдачи 2024-2025 годов, включая три квартиры в ЖК «Консьерж». Использовались открытые сметы, акты скрытых работ и проектные решения, предоставленные тремя дизайн-студиями и двумя электромонтажными организациями. Период анализа - февраль-март 2025 года. Ограничение метода: выборка не является репрезентативной для всех строящихся ЖК, но отражает типовые схемы разводки и практику модернизации в формате White Box. Данные по нагрузкам и сечениям кабелей сверены с требованиями ПУЭ-7 и СП 256.1325800.2016.
